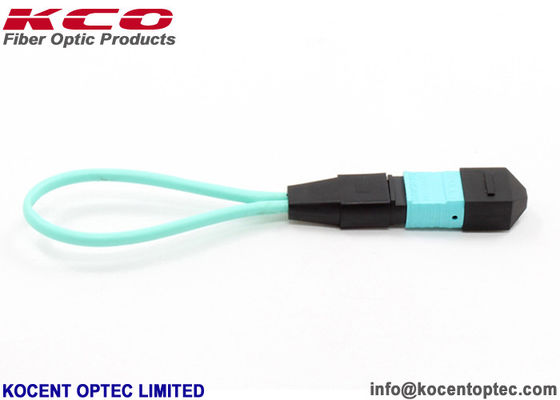

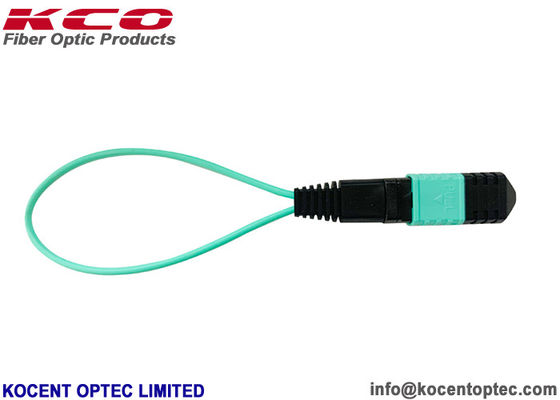

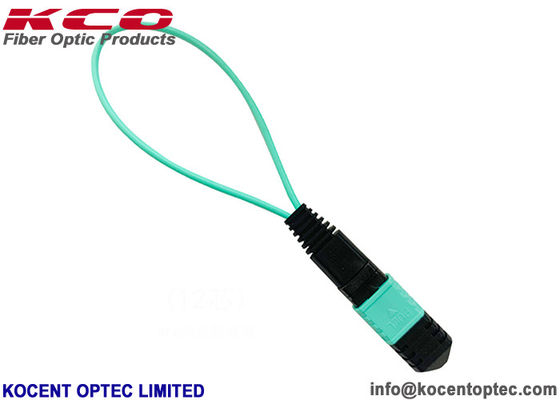

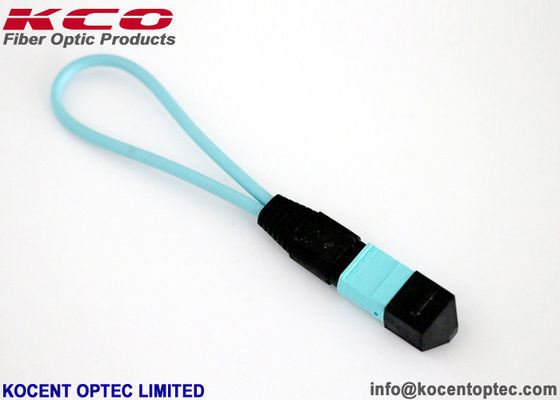

40G 100G 광섬유 테스트용 OM3 OM4 LSZH 미니 MPO MTP 루프백 패치 코드
제품 상세 정보
| 커넥터 | MPO | 섬유 | MM, OM1, OM2, OM3, OM4, OM5 |
|---|---|---|---|
| 씌우다 | PVC, LSZH | 삽입 손실 | 0.2db |
| 반사 손실 | 55dB | 지름 | 2.0mm, 3.0mm |
| 길이 | 1, 3, 5, 7, 10, 15, 20, ... | 부품번호 | KCO-LB-MPO-OM3-08 |
| 섬유 개수 | 8섬유, 12섬유, 24섬유 | 색상 | 핑크, 바이올렛, 맞춤형 |
| 강조하다 | LSZH 광학적인 접속 코드,MPO MTP 섬유 접속 코드 |
||
제품 설명
제품 개요
데이터 센터 및 기타 고밀도 광섬유 환경에서 고밀도 백본 케이블링의 신속한 배포를 촉진하는 MPO/MTP 리본 및 트렁크 멀티코어 케이블 어셈블리. 네트워크 설치 또는 재구성 시간 및 비용을 절감합니다.
- MTP/MPO는 컴팩트하고 견고한 마이크로 케이블 구조를 사용하여 표준 8, 12, 24 또는 48 코어 버전의 광섬유 유형으로 제공되는 캐비닛, 패널 또는 팬아웃을 상호 연결하는 데 사용됩니다.
- 컴팩트한 케이블은 케이블 통로 사용을 최적화하고 공기 흐름을 개선합니다.
- MTP 루프백 모듈은 특히 병렬 광학 40/100G 네트워크의 테스트 환경에서 널리 사용됩니다.
- 이 장치를 사용하면 MTP 인터페이스를 갖춘 트랜시버(40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치)를 확인하고 테스트할 수 있습니다.
- 루프백은 MTP 트랜시버 인터페이스의 송신기(TX) 및 수신기(RX) 위치를 연결하도록 제작되었습니다.
- MTP 루프백은 MTP 트렁크 또는 패치 리드에 연결하여 광 네트워크 세그먼트의 IL 테스트를 촉진하고 속도를 높일 수 있습니다.
MPO 커넥터란?
- MPO(Multi-fiber Push On)는 고속 통신 및 데이터 통신 네트워크의 주요 다중 광섬유 커넥터였던 광 커넥터 유형입니다. IEC 61754-7 및 TIA 604-5 표준에 따라 표준화되었습니다.
- MPO 커넥터 제품군은 더 넓은 범위의 애플리케이션 및 시스템 패키징 요구 사항을 지원하도록 발전했습니다.
- MPO 커넥터는 공간을 효율적으로 사용하여 데이터 용량을 늘립니다. 그러나 사용자는 다중 광섬유 네트워크의 테스트 및 문제 해결에 필요한 추가 복잡성과 시간에 대한 문제를 겪었습니다.
- MPO 커넥터는 일반적인 단일 광섬유 커넥터에 비해 많은 이점과 장점을 가지고 있지만, 기술자에게 새로운 문제를 야기하는 차이점도 있습니다. 이 자료는 MPO 커넥터를 테스트할 때 기술자가 이해해야 하는 필수 정보에 대한 개요를 제공합니다.
- 이 커넥터 및 케이블링 시스템은 처음에 통신 시스템, 특히 중앙 및 지점 사무실을 지원했습니다. 나중에 HPC(고성능 컴퓨팅) 실험실 및 엔터프라이즈 데이터 센터에서 사용되는 주요 연결이 되었습니다.
- 원래 단일 행 12 코어 커넥터였지만, 이제는 여러 개의 정밀 페룰을 사용하여 24, 36, 72 코어 커넥터를 형성하기 위해 쌓을 수 있는 8 및 16 단일 행 광섬유 유형이 있습니다. 그러나 더 넓은 행과 쌓인 페룰은 외부 광섬유와 중앙 광섬유의 정렬 공차를 유지하기 어렵기 때문에 삽입 손실 및 반사 문제가 발생했습니다.
커넥터 성능 사양
| 모델 | SM | MM |
|---|---|---|
| 커넥터 광섬유 수 | 8, 12, 24 코어 | |
| 폴리시 | PC, APC | |
| 하우징 색상 | 표준(녹색), 엘리트(노란색) | 표준(베이지색), 엘리트(아쿠아색) |
| 삽입 손실 - 표준 유형 | 0.7 dB 미만 | 0.5 dB 미만 |
| 삽입 손실 - 엘리트 유형 | 0.35 dB 미만 | 0.3 dB 미만 |
| 반사 손실 | PC > 50 dB, APC > 60 dB | > 30 dB |
| 내구성(500회 결합) | 0.2 dB 미만 | |
| 테스트 파장 | 1310 / 1550 nm | 850 / 1300 nm |
광섬유 케이블 성능 사양
| 광섬유 유형 | OS2, OM1, OM2, OM3, OM4 |
|---|---|
| 광섬유 수 | 8, 12, 24, 48, 72, 96, 144 코어 |
| 케이블 직경 | 3.0 mm, 5.5 mm 또는 맞춤형 |
| 재킷 색상 | 노란색, 주황색, 아쿠아색, 보라색 |
| 재킷 재질 | OFNR, OFNP, PVC, LSZH |
| 인장 강도 | 500 N |
| 작동 온도 | -20 ~ 70 °C |
| 보관 온도 | -40 ~ 75 °C |
제품 사진
주요 특징
- 고밀도 케이블 설계
- 최적화된 성능
- PC, UPC 및 APC 유형으로 제공되는 인터페이스 폴리시 유형
- OS1/2, OM1, OM2, OM3, OM4 및 OM5로 제공
- 8 코어, 12 코어, 16 코어 및 24 코어 MPO/MTP 커넥터 표준
- 40/100G 트랜시버에 직접 연결 지원
- 100% 공장 테스트, 각 어셈블리에 대한 테스트 결과 포함
- MPO/MTP 커넥터 사용
- 공장 종단 처리
- 지침 200/95/EC(RoHS) 준수
응용 분야
- CATV
- 메트로 네트워크
- 데이터 센터
- 테스트 장비
- 구내 설치
- 활성 장치 종단
- 수동 광섬유 시스템
- 데이터 처리 네트워크
- 통신 네트워크
- 근거리 통신망(LAN)
- 광대역 통신망(WAN)
- FTTx(FTTH, FTTO, FTTB, FTTA 등)
